Air Atomizing

หัวสเปรย์แอร์อะตอมไมค์ หัวฉีดละอองน้ำแบบละเอียด หัวฉีดพ่นหมอกควัน ใช้น้ำและลมผสมตามสัดส่วนของแรงดัน โดยมีขนาดของออริฟิซให้เลือกมากมาย เพื่อให้ได้ค่าโฟลว์ที่ต้องการ เหมาะสำหรับการใช้งานใน critical applications ต่างๆ เช่น งานเคลือบผิวงาน (coating) งานลดความร้อน (cooling) งานดักฝุ่น (dust suppression) งาน gas cooling งานหล่อลื่น (lubricating) และงานอื่นๆ ด้วยประสบการณ์กว่า 30 ปี เรามีผู้เชี่ยวชาญให้คำปรึกษาท่านเพื่อเลือกหัวฉีดที่เหมาะสมกับการใช้งาน

หัวสเปรย์อะตอมไมค์ ใช้ของเหลวและลมผสมตามสัดส่วนของแรงดัน สายฝั่งของเหลวสามารถจ่ายภายใต้แรงดันหรือใช้หลักการ gravity-fed หรือ siphon-fed หัวสเปรย์อะตอมไมค์มีหลากหลาย setup ให้เลือก แต่ละ setup ประกอบด้วยหัว air cap และ fluid cap ประกอบกันเพื่อทำให้รูปแบบการสเปรย์และค่าโฟลว์ต่างกัน หัวฉีดมีเข็มแบบ clean-out และ shut-off ทั้งสายของเหลวและสายลมควรมีระบบการกรองและการควบคุมแรงดันที่เหมาะสม

PRODUCT RANGE

  • J Series สามารถมีอัตราการไหลได้ถึง 110 ลิตรต่อนาที

  • JJ Compact Series รุ่นเล็กกะทัดรัด สำหรับงานที่ต้องการค่าโฟลว์น้อย สามารถใช้กับงานที่ต้องการค่าอัตราการไหลได้ถึง 126 ลิตรต่อชั่วโมง

  • QMJ Series เป็นรุ่น Quick-connect ถอดและติดตั้งง่าย สามารถใช้กับงานที่ต้องการค่าอัตราการไหลได้ถึง 98 ลิตรต่อชั่วโมง

  • Variable Spray Nozzle สามารถแยกควบคุมแรงดันของสายลม ลมควบคุมและของเหลวได้อย่างเป็นอิสระต่อกัน

  • High Efficiency, High Flow Spray Nozzle สเปรย์ละอองเล็กละเอียด ใช้ลมน้ำ สามารถใช้กับงานที่ต้องการค่าอัตราการไหลได้ถึง 170 ลิตรต่อนาที

air atomizing1.png

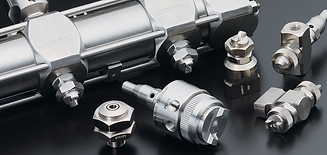

Air Atomizing Nozzles

1/8J and 1/4J Series Air Atomzing Nozzle

1/8J and 1/4J Series Nozzle

  • พ่นเป็นวงกลม (Round Spray), เป็นวงกลมมุมกว้าง (Wide Angle Round Spray), เป็นวงแหวนกลม 360° (360° circular spray), เป็นม่าน (flat spray)

  • อัตราการไหลสูงถึง 273 ลิตรต่อชั่วโมง

  • ขนาด 1/8" ถึง 1/4" BSP/ NPT

  • ผลิตมาจากทองเหลืองชุบนิเกลหรือสแตนเลส

แค็ตตาล็อก >
สเปรย์เซ็ตอัพ >
สอบถามราคา >
1/8JJ Series Air Atomizing Nozzle

1/8JJ Series Nozzle

  • พ่นเป็นวงกลม (Round Spray), เป็นวงกลมมุมกว้าง (Wide Angle Round Spray), เป็นวงแหวนกลม 360° (360° circular spray), เป็นม่าน (flat spray)

  • อัตราการไหลสูงถึง 126 ลิตรต่อชั่วโมง

  • ขนาด 1/8" BSP/ NPT

  • ผลิตมาจากทองเหลืองชุบนิเกลหรือสแตนเลส

แค็ตตาล็อก >
สเปรย์เซ็ตอัพ >
สอบถามราคา >
1/2J Series Air Atomizing Nozzle

1/2J Series Nozzle

  • พ่นเป็นวงกลม (Round Spray), เป็นวงกลมมุมกว้าง (Wide Angle Round Spray), เป็นวงแหวนกลม 360° (360° circular spray), เป็นม่าน (flat spray)

  • อัตราการไหลสูงถึง 1158 ลิตรต่อชั่วโมง

  • ขนาด 1/2" BSP/ NPT

  • ผลิตมาจากทองเหลืองชุบนิเกลหรือสแตนเลส

แค็ตตาล็อก >
สเปรย์เซ็ตอัพ >
สอบถามราคา >
1J Series Air Atomizing Nozzle

1J Series Nozzle

  • พ่นเป็นวงกลม (Round Spray), เป็นวงกลมมุมกว้าง (Wide Angle Round Spray), เป็นม่าน (flat spray)

  • อัตราการไหลสูงถึง 110 ลิตรต่อชั่วโมง

  • ขนาด 1/8" ถึง 1/4" BSP/ NPT

  • ผลิตมาจากทองเหลืองชุบนิเกลหรือสแตนเลส

แค็ตตาล็อก >
สเปรย์เซ็ตอัพ >
สอบถามราคา >
QuickMist Series Nozzle

QuickMist Series Nozzle

  • พ่นเป็นวงกลม (Round Spray), เป็นวงกลมมุมกว้าง (Wide Angle Round Spray), เป็นม่าน (flat spray)

  • อัตราการไหลสูงถึง 98 ลิตรต่อชั่วโมง

  • ขนาด 1/4" BSP/ NPT

  • ผลิตมาจาก Kynar และ O-rings แบบ Viton

แค็ตตาล็อก >
สเปรย์เซ็ตอัพ >
สอบถามราคา >
Variable Spray Nozzle

Variable Spray Nozzle

  • สามารถควบคุมแรงดันของของเหลว ลมอะตอมไมด์ และ ลมควบคุมรูปแบบการสเปรย์ได้อย่างเป็นอิสระต่อกัน ทำให้สามารถปรับจูนอัตราการไหล ขนาดของเม็ดละออง การกระจายของสเปรย์ และ การครอบคลุมของสเปรย์ได้

  • สามารถเปลี่ยนรูปแบบการสเปรย์ได้โดย เปิดหรือปิด ลมควบคุมรูปแบบการสเปรย์ เมื่อเปิดจะสเปรย์เป็นรูปแบบของม่านน้ำ และเมื่อปิดจะสเปรย์เป็นรูปแบบกรวยกลม ลมอะตอมไมค์ สามารถปรับจูน ขนาดของเม็ดละอองได้ โดยไม่กระทบต่ออัตราการไหลของเหลว

  • การกระจายของเหลวเป็นไปอย่างสม่ำเสมอ แม้ของเหลวจะมีลักษณะหนืด

  • ค่าอัตราไหลได้สูงถึง 189 ลิตรต่อชั่วโมง ผลิตมาจากสแตนเลส

  • สามารถเพิ่มทางเข้าและทางออกท่อของเหลวได้ เพื่อนำของเหลววนกลับมา (recirculation) ทำให้สามารถควบคุมการไหลของ ของเหลวที่มีความหนืดได้ดียื่งขึ้น

  • หัว set-up มีออฟชั่นแบบป้องกันการเกาะของของเหลว (anti-bearding)

แค็ตตาล็อก >
สเปรย์เซ็ตอัพ >
สอบถามราคา >
High Efficiency FloMax X Series

High Efficiency FloMax X Series

  • ระบบการทำอะตอมไมค์ 3 ขั้นตอน ลิขสิทธิ์เฉพาะของ Spraying Systems ทำให้มีค่าโฟลว์ที่สูง แต่หยดน้ำมีขนาดเล็กละเอียดมาก โดยใช้ลมต่ำ

  • สามารถควบคุมขนาดของหยดน้ำได้ดี

  • ค่า Turndown ratio สูง

  • ทางไหลของของเหลวใหญ่ ขจัดปัญหาการอุดตัน

  • เหมาะสำหรับงานลดความร้อนและขจัดมลพิษ (gas cooling and conditioning)

  • อัตราการไหลสูงถึง 5.67 ลิตรต่อนาที

  • มุมสเปรย์ 20°, 55° และ 90°

  • ผลิตมาจากสแตนเลสหรือ Hastelloy หรือวัสดุอื่นๆ ตามต้องการ

แค็ตตาล็อก >
สเปรย์เซ็ตอัพ >
สอบถามราคา >
High Efficiency FloMax A Series

High Efficiency FloMax A Series

  • ระบบการทำอะตอมไมค์ 3 ขั้นตอน ลิขสิทธิ์เฉพาะของ Spraying Systems ทำให้มีค่าโฟลว์ที่สูง แต่หยดน้ำมีขนาดเล็กละเอียดมาก โดยใช้ลมต่ำ

  • สามารถควบคุมขนาดของหยดน้ำได้ดี

  • ค่า Turndown ratio สูง

  • ทางไหลของของเหลวใหญ่ ขจัดปัญหาการอุดตัน

  • เหมาะสำหรับงานลดความร้อนและขจัดมลพิษ (gas cooling and conditioning)

  • อัตราการไหลสูงถึง 171.3 ลิตรต่อนาที

  • มุมสเปรย์ 20° และ 55°

  • ผลิตมาจากสแตนเลสหรือ Hastelloy หรือวัสดุอื่นๆ ตามต้องการ

  • หัว set-up มีออฟชั่นแบบป้องกันการเกาะของของเหลว (anti-bearding) เหมาะสำหรับงานที่

แค็ตตาล็อก >
สเปรย์เซ็ตอัพ >
สอบถามราคา >
J Series

หลักการทำงานของ Air Atomizing แบบต่างๆ

Pressure Set-up

​

  • จ่ายของเหลวที่มีความดันที่หัว
    สเปรย์

  • ลมและของเหลวผสมได้ทั้งแบบผสมด้านในและผสมด้านนอกเพื่อที่ให้การสเปรย์เป็นไปอย่างละเอียด
    แบบอะตอมไมท์

Siphon/ Gravity-Fed Set-up

  • จ่ายของเหลวแบบกาลักน้ำหรือแบบมีถังเก็บด้านบนไปยังหัวสเปรย์

ส่วนประกอบของ Air Atomizing Nozzles

J series.png

J Series


QuickMist Series


Variable Spray Nozzle Series


FloMax Series

Air Atomizing Spray Set-ups

setup

1/8J, 1/4J Spray Set-Up >>>

​

1/8JJ Spray Set-Up >>>

​

1/2J Spray Set-Up >>>

​

1J Spray Set-Up >>>

​

QuickMist Spray Set-Up >>>

​

VAA Spray Set-Up >>>

เพิ่มประสิทธิภาพระบบ Air Atomizing Spray ด้วย


Clean-Out Needle

เพิ่ม Clean-out needle กับหัวแอร์อะตอมไมค์ เพื่อลดการอุดตัน


STRAINER & AIR FILTER

ใช้ตัวกรองของเหลวและลม เพื่อลดการดูแลรักษาและเพิ่มอายุการใช้งานของหัวฉีด

pressure tank.png

PRESSURE TANK

ถังเก็บความดัน หรือ Pressure Tank เหมาะสำหรับเป็นที่เก็บของเหลวสำหรับการพ่นด้วยหัวฉีดแอร์อะตอมไมค์
